智能變電站自動化系統整體解決方案

1. 産品簡介

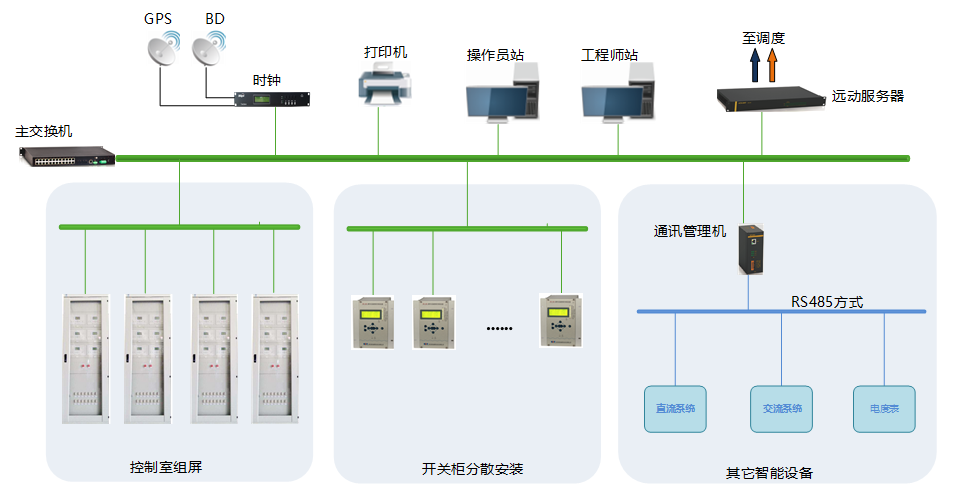

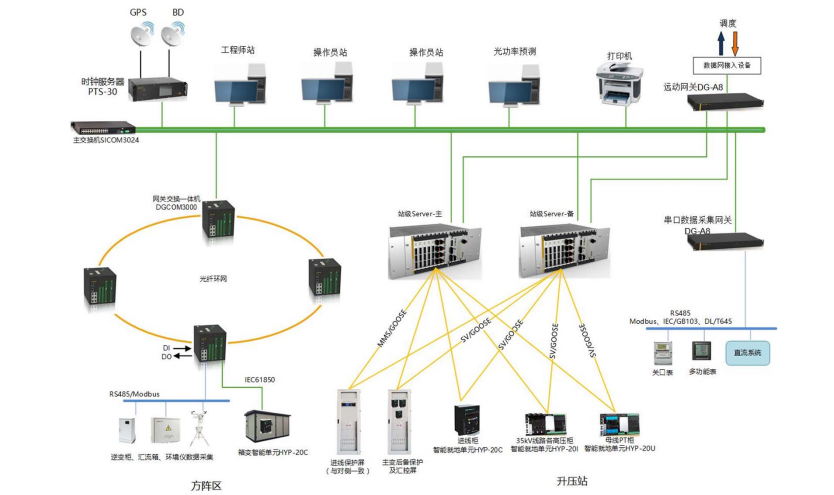

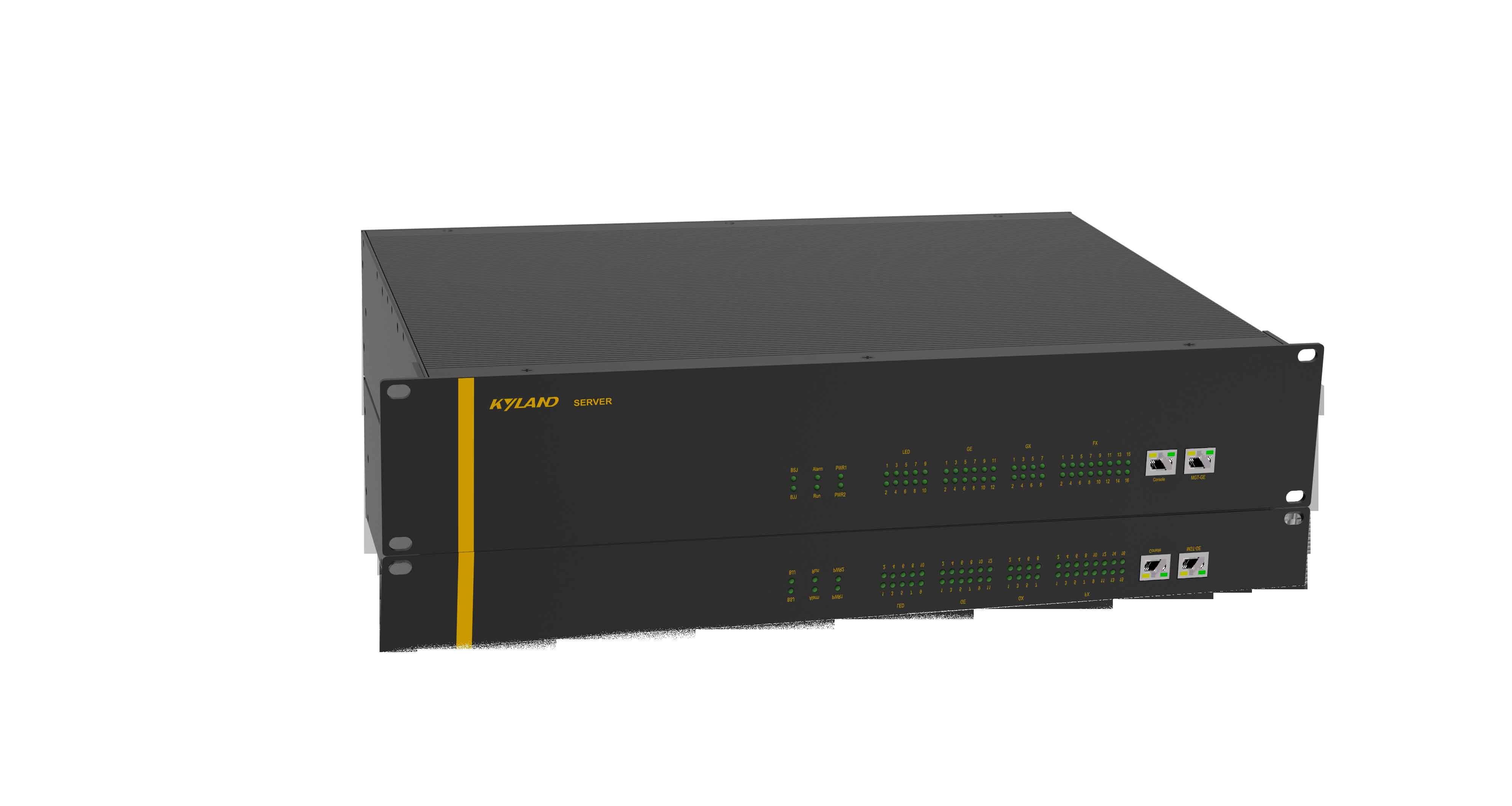

基于Hyperie2025電力服務器的110~35kV智能集成型變電站系統旨在充分發揮智能變電站數據采集數字化、傳輸處理網絡化、信息共享化的技術特點，對智能變電站的三層設備和兩層網絡進行優化，在過程層，将智能變電站中的CT、PT、DI、DO、AI等傳感器全部數字化；SV采樣值、GOOSE 數字量采用點對點的組網同變電站中央電力服務器通信，實現全站信息網絡共享。

在變電站間隔層，将變壓器、母線、線路、分段、所用變、電容器等所有保護、測控、全站自動化遠動通信等功能以軟件型式集成在一台電力服務器内實現，完全以軟件定義控制的方法實現，節省了設備、建設、運維成本和安裝空間，方便系統的升級及功能擴展。

2. 場景與應用

配電網35-110kV變電站

光伏、風力等新能源發電站

3. 産品功能

全站數據彙聚分析，軟件定義控制，可實現基于大數據處理的軟件控制功能，如軟件防誤操作功能及AGC/AVC功能。

全站保護測控，保護模塊按雙 AD 輸入回路設計每種保護功能的啓動元件和動作元件，有效保證動作可靠性。

完善的事件和錄波記錄功能，可記錄保護啓動、跳閘、合閘的前4後8個周波的所有電流電壓波形及數字量，可保存最新1024 次事件報告和64次錄波報告，錄波文件采用COMTRADE格式，支持多間隔同時故障錄波。

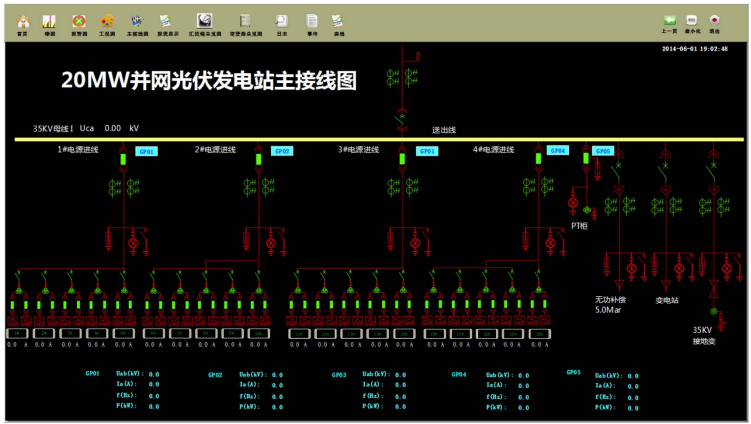

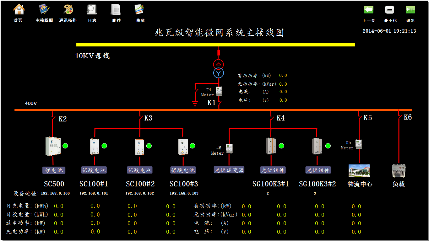

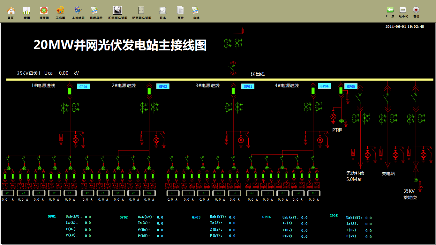

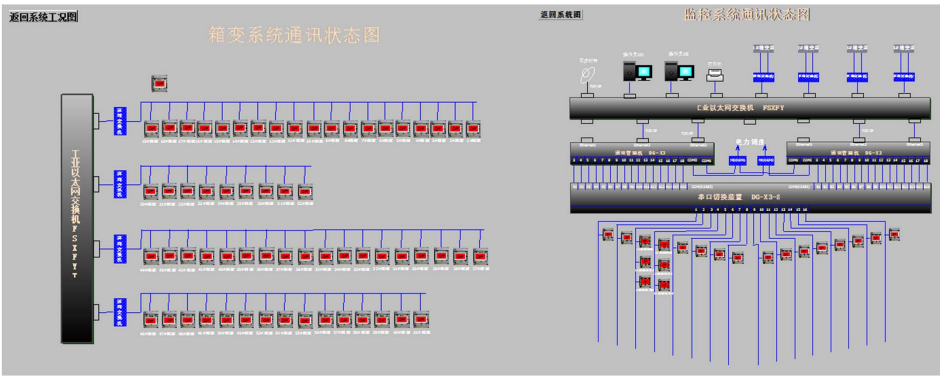

矢量圖形繪制組态-線路圖、設備工況圖

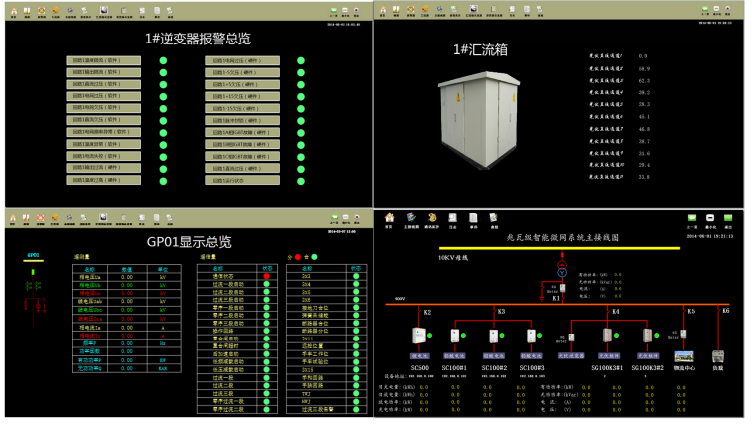

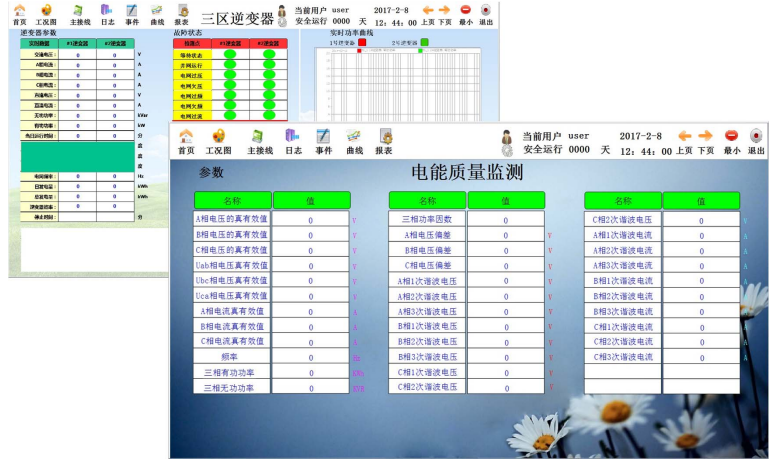

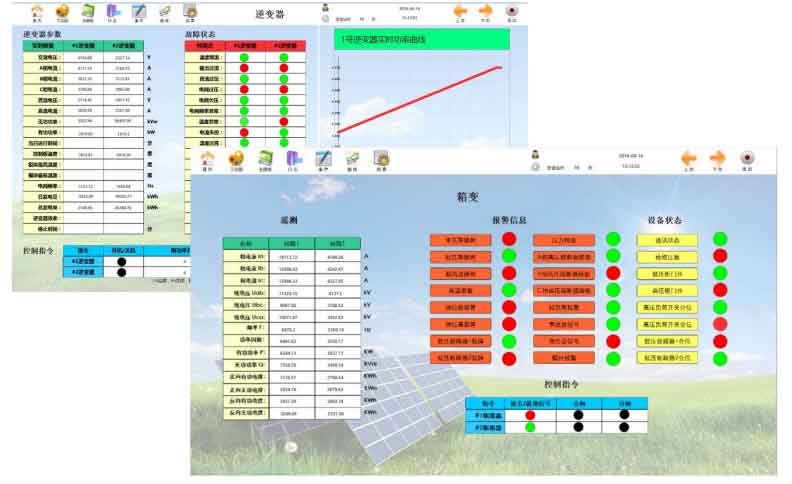

實時/曆史數據、曲線分類查詢、顯示和打印

開關動作統計、查詢、SOE、遙測越限告警彈窗口等

4. 産品優勢

與現有變電站控制系統比較，電力服務器采用高度集成一體化平台具有明顯優勢：

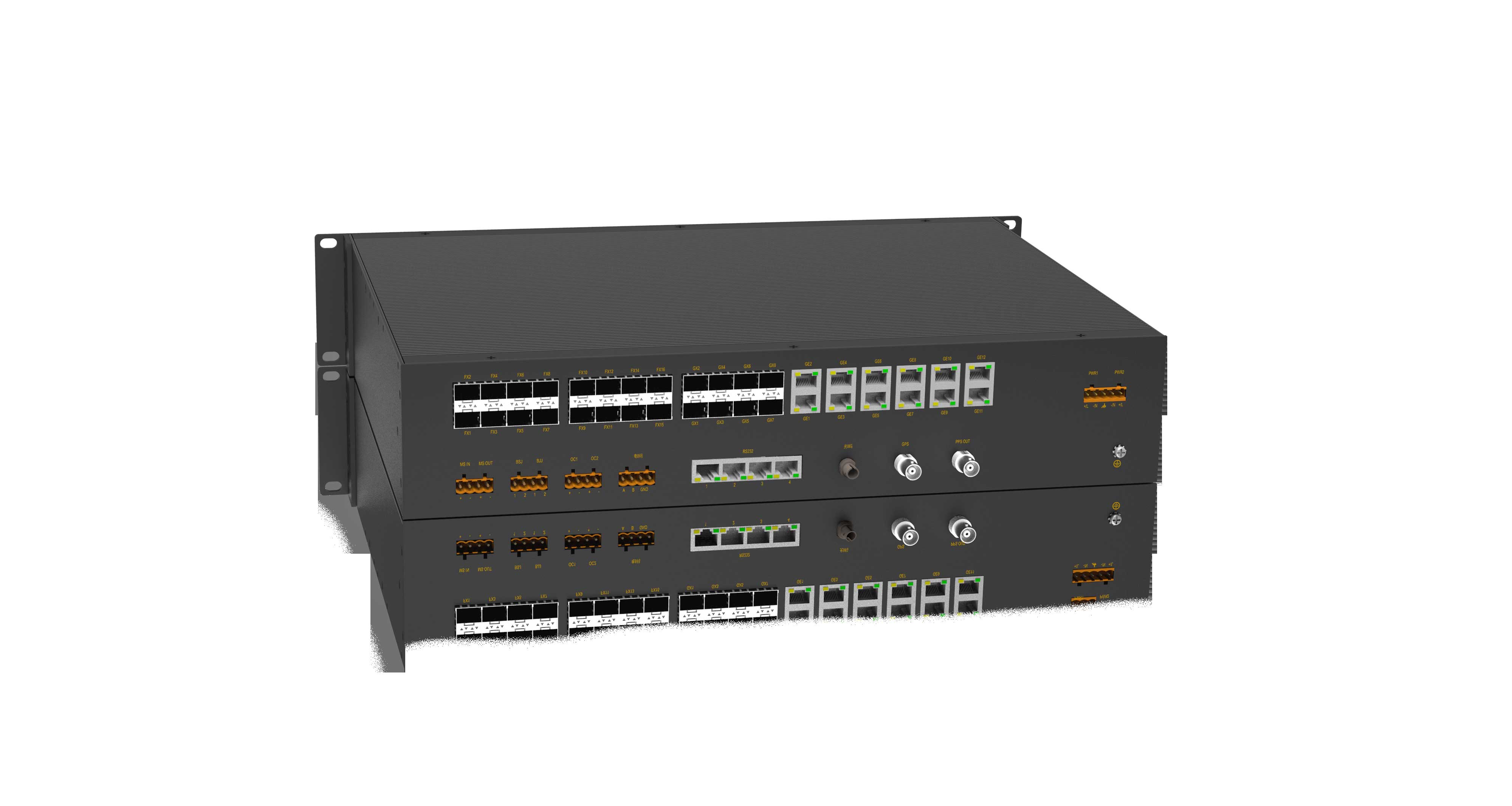

1) 以多核、多CPU、高性能FPGA一體化闆卡設計，取代多CPU模件結構，将闆間的高速數據總線，集成到闆内乃至片内，大大提高了CPU、FPGA之間數據通訊的快速性、安全性和可靠性。

2) 系統采用低功耗、寬溫、高抗幹擾工藝設計，滿足電磁兼容的最高标準以及-40℃至+70℃環境溫度的運行要求，适用于高寒、高溫、潮濕、鹽霧、高海拔等極端運行環境

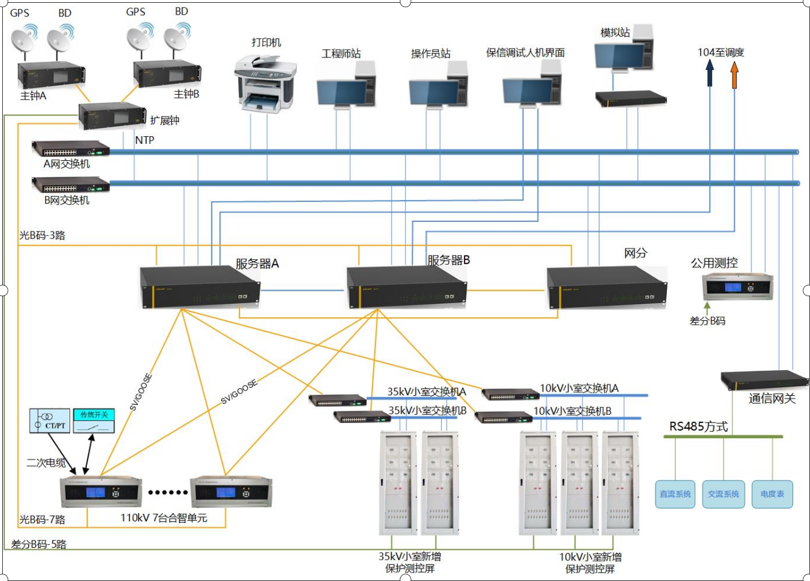

3) 安裝在現場的數字化智能就地單元，通過光纖網絡直連到主、從服務器的網絡接口，從而将保護、測控的采樣和控制輸出實現直采直連，減少智能變電站對交換機、同步時鍾的依賴。

4) 電力服務器滿足系統的整機更換式檢修，實現全站統一建模配置、一鍵測試，替代現有檢修模式，縮短現場檢修時間，提高了系統部署、檢修和改造工作效率，保證現場作業安全，減少現場停電時間。

5) 服務器内保護、自動裝置的工作模式爲：主、從服務器同時并行工作、并行出口，在現場數字化接口單元内實現出口動作。測控、遠動通信、站控自動化、遙控等功能仍将爲主備工作模式，從而實現110/35kV主保護的雙重配置，提高保護系統的可靠性。

6) 智能就地單元配置的就地化後備保護功能，确保在系統雙服務器退出運行後，各間隔不丢失保護功能。
